Samozamykací zámek EL066 / 40 / 24 / 1760 (2000)

ASSA ABLOY
18 398,00 Kč
15 204,96 Kč bez DPH

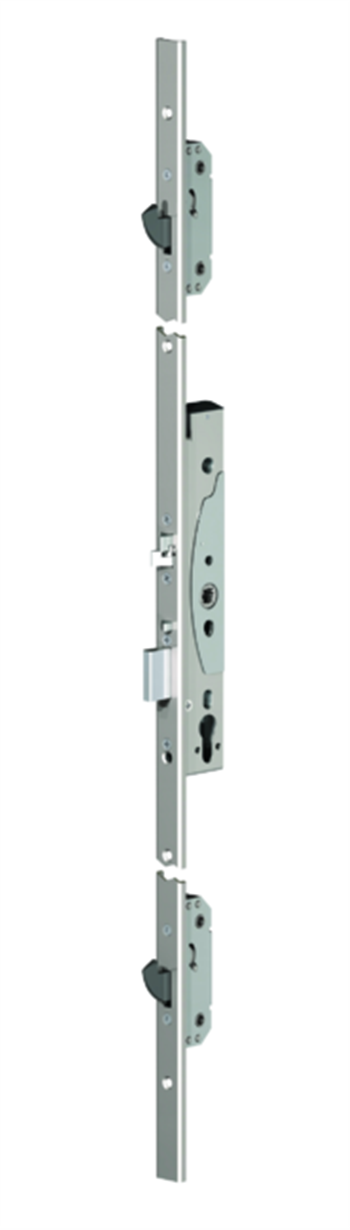

ABLOY EL066 Multipoint – mechanický samozamykací úzký vícebodový zámek
EL066 backset 40, čelo 24, délka čelného štítu 1760 (popř. 2000)

Použití
    Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu.
    Lze použít do požárně odolných dveří.
    Lze použít pro panikové únikové východy.
    Ideální řešení pro uzamykání technických prostor s vyšším stupněm zabezpečení.
    Řešení uzamykání pro vstupní dveře bez potřeby elektrického ovládání.

Výhody
    Pravolevý - obousměrná střelka.
    Samozamykací - při každém zavření dveří se automaticky vysune závora zámku a háky.
    Jištěné zamykání zámku - v zamčeném stavu jsou vysunuty háky, závora a zároveň je blokována střelka zámku - zámek je zajištěn ve čtyřech bodech.
    Možnost monitorování činnosti zámku - jen typ EL266 "Signalizace" v části "Technická data".

Certifikace
    ČSN EN 179 - Pro únikové východy
    ČSN EN 1125 - Pro panikové únikové východy
    ČSN EN 1634-1 - Pro požárně odolné dveře
    ČSN EN 12209:2004 Stavební kování.
    Zámky a závory. Mechanicky ovládané zámky, závory a protiplechy

Funkce zámku
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory, háků a následnému zablokování střelky.

    Stisknutím aktivované nebo panikové kliky jsou závora a háky zataženy do těla zámku a následně odblokována střelka.
    Zámek se chová jako panikový ve směru úniku, tj. vnitřní klikou lze zámek kdykoliv odemknout a otevřít dveře.
    Z venkovní strany je možné zámek otevřít jen pomocí cylindrické vložky - použitím klíče.

Provozní režimy

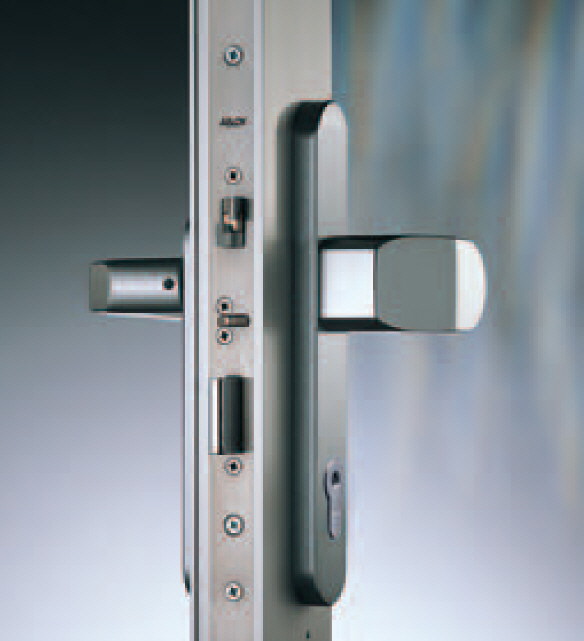

Panikový zámek EL066 Multipoint - Při každém zavření dveří dojde k samouzamčení zámku. Zámek lze odemknout z vnitřní strany stisknutím panikové kliky, případně klíčem. Z venkovní strany je možné zámek odemknout jen pomocí klíče. Doporučujeme použití bezpečnostního kování IKON SX48 - klika-madlo. EL066 nepotřebuje žádný kabel ani elektrické napájení!

Panikový zámek se signalizací EL266 Multipoint - Samozamykací mechanická verze s elektrickou signalizací bez elektrického ovládání - stejná mechanická funkce jako EL066 s možností monitorovat funkci kliky, závory, klíče, dveří. Pro možnost využití monitorovací funkce je nutné k zámku přivést kabel EA218 nebo EA219.

Poznámka:

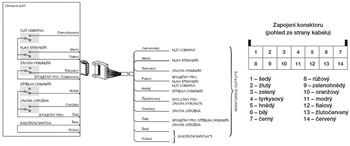

Zámek EL266 je vybaven konektorem pro možnost vyvedení signalizace pomocí kabelu EA218 nebo EA219. Kabel musí být veden od zámku rámem dveří přes zadlabací (EA280, EA281) nebo povrchovou průchodku (8812, TSB - C) do zárubně dveří

SPECIFIKACE:

Technická data
Rozsah pracovních teplot: -20°C až +60°C

Signalizace (jen EL266):
a) závora zatažená
b) závora vysunutá
c) klíč odemyká/volný
d) klika stisknutá/volná
e) dveře otevřené/zavřené

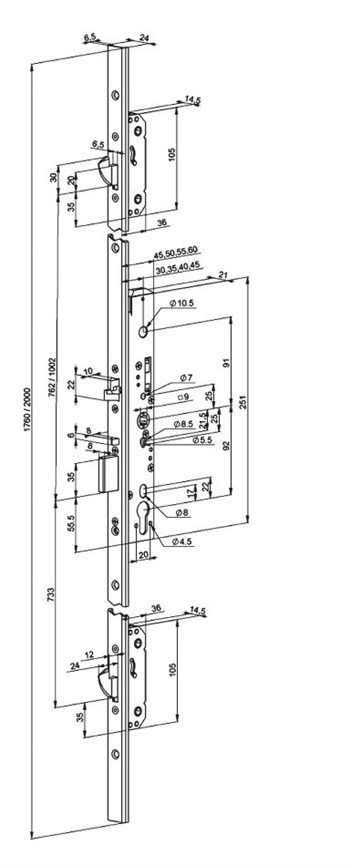

Výsuv závory:
20 mm, 10mm (střelka), 24mm (háky)

Backset:
standardně 30, 35 a 45 mm
na objednávku 40 mm

Délka čelního štítu zámku:
1760mm
2000mm

Rozměry čelního štítu (rozvor):
24 x 6,5mm

Čtyřhran:
9 mm, s redukcí lze použít i 8 mm

Povrchová úprava:
štít zámku z nerez oceli

Cylindrická vložka:
DIN - europrofil

Bezpečnostní kování:
Klika -madlo
DIN - rozteč 92 mm

Balení obsahuje:
zámek, upevňovací šrouby, redukce z 9 mm na 8 mm a návod
