Samozamykací vícebodový zámek ABLOY CERTA MP420/35/24F/2000

ASSA ABLOY
44 159,00 Kč
36 495,04 Kč bez DPH
  • 92 mm
  • 35 mm
  • 9 mm
  • 24 mm
  • 2000 mm

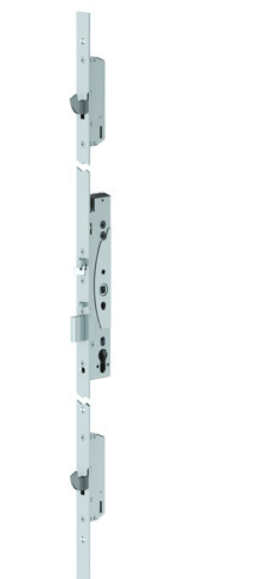

Elektromotorický samozamykací vícebodový zámek ABLOY CERTA MP420/35/24F/2000 FLAT s externí ústřednou EA420

Použití
• Pro vnitřní i plášťové rámové dveře - například ALU profil.
• Vhodný pro dveře s velkým počtem průchodů, 200 a více za den.
• Lze použít do bezpečnostních dveří.
• Lze použít do požárně odolných dveří.
• Vhodný pro řešení dveří s designovým madlem.
• Elektromotorický zámek je vhodný pro spojení s různými typy pohonů, viz. kapitola „Pohony dveří“.
• Určen jak pro průchozí dveře se čtečkou na obou stranách, tak pro vstupní dveře, které jsou ovládány jen z venkovní strany – z vnitřní strany má antipanic funkci, která vždy umožňuje otevřít dveře stisknutím kliky = nouzový východ nebo panikové hrazdy = panikový únikový východ.
• Vhodný pro únikové dveře.

Výhody
• pravolevý - oboustranná střelka
• čelní plochý štít
• samozamykací
• paniková funkce
• rychlé odemčení zámku = 0,7s
• kompletní certifikace

Popis funkcí zámku
• Po příchodu aktivačního signálu je motoricky zatažena hlavní závora zámku a oba přídavné háky zámku.
• V případě výpadku napájení zůstává zámek v uzamčeném stavu (nelze použít reverzní režim).
• V případě odemčení zámku je možné dveře otevřít pouhým „zatlačením“ na dveře.
• Zámek je propojen s externí ústřednou EA420 (je součástí dodávky každého elektromotorického zámku). Pomocí ústředny lze nastavit dobu odemčení zámku (2-15 s), ústředna obsahuje svorky pro připojení monitorovacích kontaktů. Ústředna také kontroluje provozní stav zámku.
• Zámek je elektronicky chráněn proti vysunutí závory/háků mimo zárubeň.
• Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.
• Zámek je možné osadit kováním typu madlo/madlo pro oboustrannou kontrolu vstupu.
• Jednotné napájení 12–24V DC, 12–18V AC.

Monitorovací funkce
Dveře – otevřeny / zavřeny
Klika – stisknuta / volná
Klíč – odemyká / volný
Závora - zatažena / vysunuta
Nutné použít kabel EA218 (6m) nebo EA219 (10m).

Samozamykací funkce
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vysunutí hlavní dělené střelky dojde k automatickému vysunutí závory a háků a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve čtyřech bodech. Otevření zámku je možné pomocí cylindrické vložky z obou stran. Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout.

Provozní režimy
Impulzní
Po příchodu aktivačního signálu zůstává zámek otevřen po nastavenou dobu otevření v rozmezí 2-15 sekund. Doba otevření se
volí pomocí spínačů DIP. Po uplynutí této doby se zámek ve dveřích znovu uzamkne. Při otevření dveří dojde po zavření k okamžitému uzamknutí.
Trvalý
Zámek zůstává odemčen po dobu trvání aktivačního signálu (tzv. denní režim). Po přerušení signálu se zámek uzamkne.

Certifikace
EN 179:2008 Pro únikové východy
EN 1125:2008 Pro panikové únikové východy
EN 1634-1 Pro požárně odolné dveře
EN 61000-6-1:2007 EMC
EN61000-6-3:2007 EMC
EN 14846:2008 Elektrické zámky
EN 1627:2012 Bezpečnostní třída RC3

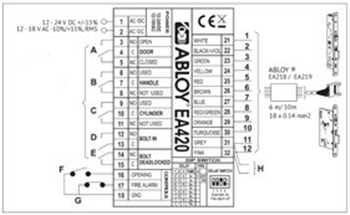

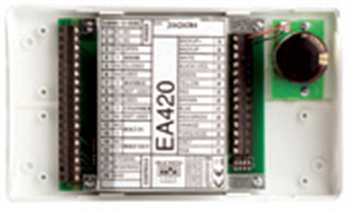

Ústředna EA420
je součástí balení elektromotorického zámku ABLOY d x š x h (194 x 113 x 46 mm). Podrobný technický popis zámku včetně kompletního zapojení naleznete také na našich webových stránkách www.assaabloy.cz nebo použijte QR kód.

Technické údaje
Napájení: 12 – 24 V DC +/- 15 %, 12 – 18 V AC -10 % /+15 %
Proudový odběr: 12V 80 mA v klidu, 450 mA nominální, 1300 mA max., 24V 40 mA v klidu, 220 mA nominální, 600 mA max.
Monitorovací kontakty: Max. 0.8 A 30V AC/DC resist, 20 W
Rozsah pracovních teplot: -25°C až +70°C
Výsuv závor: závora 20 mm, oboustranná střelka 10 mm, háky 24 mm
Nastavitelná doba odemčení: 2-15 sec
Signalizace dveře: otevřené/zavřené, klíč odemyká/volný, klika stisknutá/volná, závora zatažená, závora vysunutá, sabotážní smyčka
Vyráběné backsety: standardně 35 mm, na objednávku 30, 40, 45 mm
Šířka čelního štítu: 24 mm, nerez
Délka čelního štítu: 1760 nebo 2000 mm, plochý profil
Čtyřhran nedělený: 9 mm
Cylindrická vložka: DIN - europrofil
Dveřní vůle: 2-5,5 mm
Obsah balení: zámek, externí ústředna EA420, návod, upevňovací šrouby, redukce na 8 mm čtyřhran

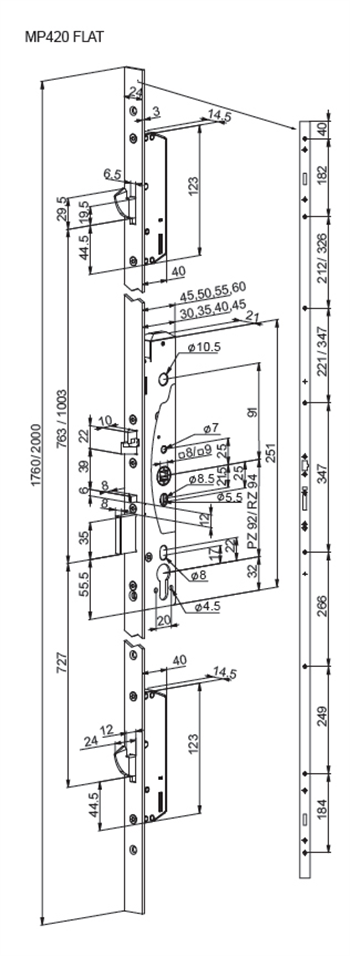

Rozteč zámku: 92 mm

Popis je společný pro celou produktovou řadu MP420, aktuální rozměry produktu jsou uvedeny v názvu. Náš profesionálně školený personál Vám ochotně poradí s výběrem.
