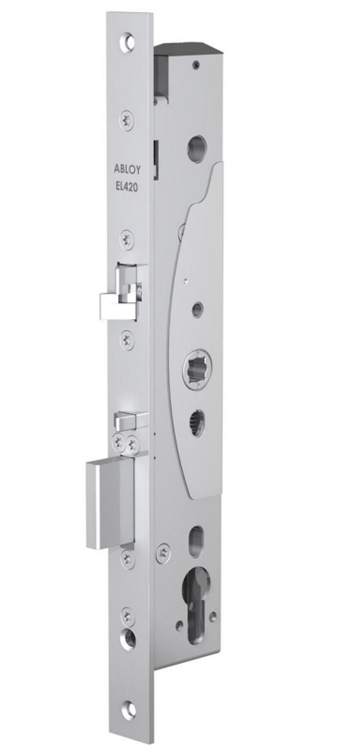

ABLOY EL420 / 35 / 24mm - elektromotorický zámek

ASSA ABLOY
35 275,00 Kč
29 152,89 Kč bez DPH

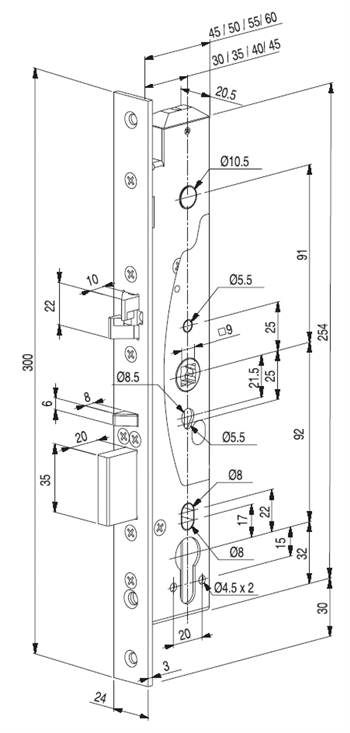

  • 92 mm
  • 35 mm
  • 50 mm
  • ANO
  • 9 mm
  • 24 mm
  • 20 mm
  • 300 mm
  • 12-24 DC,12-18 AC V DC
  • -20 až +60 C
Použití

Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu.
Vhodný pro dveře s velkým počtem průchodů 200 a více za den.
Zámek může být ovládán výstupním kontaktem ze čtečky karet, klávesnice, pohybového čidla, tlačítkem, apod.
Zámek ABLOY EL420 lze použít ve spojení s různými typy pohonů dveří
Určen jak pro průchozí dveře se čtečkou na obou stranách, tak i pro vstupní dveře, které jsou ovládány elektricky jen z venkovní strany - z vnitřní strany antipanic funkce vždy umožňuje otevřít dveře stisknutím kliky = nouzový východ.
Lze použít do požárně odolných dveří.


Výhody

Pravolevý - obousměrná střelka.
Samozamykací - při každém zavření dveří se automaticky vysune závora zámku.
Jištěné zamykání zámku - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku - zámek je zajištěn ve dvou bodech.
Jednotné napájení 12 - 24 V DC, 12 - 18 V AC.
Rychlé odemčení zámku 0,7s.
Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".

Certifikace

Trezor test - Bezpečnostní třída 3
NBÚ - Ověření způsobilosti technického prostředku typu: 2 Bodové hodnocení technického prostředku podle přílohy č.1 vyhlášky č. 528/2005Sb., o fyzické bezpečnosti a certifikaci technických prostředků: SS4=2

ČSN EN 1627 - Odolnost proti násilnému vniknutí
ČSN EN 179 - Pro únikové východy
ČSN EN 1125 - Pro panikové únikové východy
ČSN EN 1634-1 - Pro požárně odolné dveře
STN EN 12209:2004 - Stavebné kovanie. Zámky a uzávery. Mechanicky ovládané zámky, uzávery a protiplechy
STN P ENV 1627:2001 - Odolnosť proti násilnému vniknutiu

Funkce zámku

Po příchodu aktivačního signálu je motoricky zatažena závora dovnitř zámku a následně odblokována střelka. Zámek je odemčen a dveře je možné otevřít pouhým zatlačením.
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory a následnému zablokování střelky. Zámek je uzamčen ve dvou bodech a je elektromotoricky chráněn proti vysunutí závory mimo zárubeň.

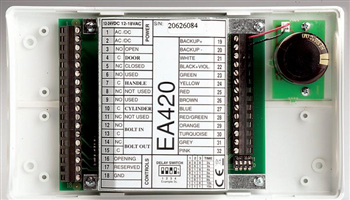

Zámek je propojen s externí ústřednou EA420, která je součástí dodávky.
V případě výpadku napájení zůstává zámek v uzamčeném stavu.
Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.

Poznámka:

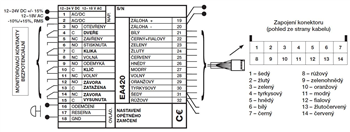

Zámek je vybaven konektorem pro připojení k externí ústředně pomocí kabelu EA218 (EA219). Kabel musí být veden od zámku rámem dveří přes zadlabací průchodku (EA280, 10314-10-00) nebo povrchovou průchodku (8812, TSB - C) do zárubně dveří a následně pak do externí ústředny EA420. V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.

Technická data

Odběr:

Nominal 0,125 A (12 V),
0,063 A (24 V)
Max. 1,0 A (12 V),
0,5 A (24 V)

Nastavitelná doba otevření:
2 - 15 sekund

Signalizace:
a) závora zatažená
b) závora vysunutá
c) klíč odemyká/volný
d) klika stisknutá/volná
e) dveře otevřené/zavřené

Povrchová úprava:štít zámku z nerez oceli
Cylindrická vložka:DIN - europrofil
Bezpečnostní kování:Klika - madlo DIN - rozteč 92 mm
Balení obsahuje:zámek, externí ústřednu a návod, upevňovací šrouby, imbusové klíče
