Skladem

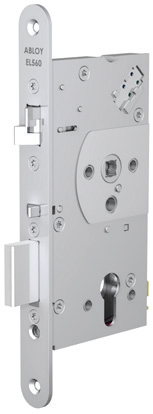

Elektromechanický samozamykací zámek ABLOY EL561/55/20

ASSA ABLOY
16 477,00 Kč
13 617,36 Kč bez DPH
  • 72 mm
  • 55 mm
  • 88 mm
  • ANO
  • 9 mm
  • 20 mm
  • 20 mm
  • 235 mm
  • 12-24 DC V DC
  • -25 až +70 C

Elektromechanický samozamykací hluboký zámek ABLOY EL561 – oboustranná kontrola vstupu

Použití
• Vhodný pro požárně odolné dveře s oboustranou kontrolou vstupu .
• Pro vnitřní i plášťové plné dveře - např. dřevěné.
• Lze použít do požárně odolných dveří.
• Lze použít do bezpečnostních dveří.
• Nedělenný čtyřhran pro oboustrannou kontrolu vstupu.
• Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.

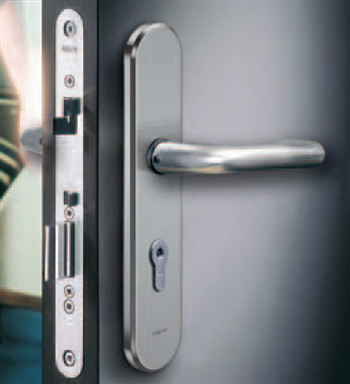

• Zámek je vždy osazen kováním typu klika/klika.

Výhody
• pravolevý - oboustranná střelka
• samozamykací
• oboustranné odblokování zámku - v reverzním režimu
• kompletní certifikace
• napájení v rozsahu 12-24V DC
• dvoubodové uzamčení dveří

Popis funkcí zámku
• Po příchodu aktivačního signálu je sepnut ovládací mechanizmus zámku a je možné stiskem kliky zatáhnout závoru a projít dveřmi.
• Zámek je možné provozovat v denním režimu, kdy je zámek po stanovenou dobu trvale odblokován.
• Zámek je možné vždy otevřít pomocí cylindrické vložky z obou stran dveří.
• Zámek musí být vždy osazen kováním typu klika/klika s neděleným čtyřhranem.

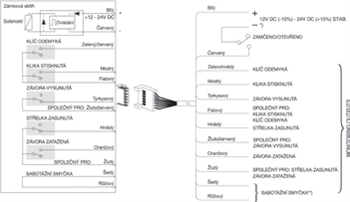

Monitorovací funkce
Dveře – otevřeny / zavřeny
Klika – stisknuta / volná
Klíč – odemyká / volný
Závora - zatažena / vysunuta
Nutné použít kabel EA218 (6m) nebo EA219 (10m).

Samozamykací funkce
Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní dělené střelky dojde k automatickému vysunutí závory (háků) a následnému zablokování hlavní střelky. Zámek je pevně uzamčen ve dvou (u vícebodového zámku ve čtyřech) bodech. Otevření zámku je možné pomocí cylindrické vložky z obou stran. Zámek je samozamykací, tzn. nejde pomocí cylindrické vložky ručně uzamknout, ale pouze
odemknout.

Možnosti nastavení zámku
Zámek je vždy osazen kováním typu klika/klika.
Fail secure
Obě kliky jsou funkční po přivedení napájení z ovládacího zařízení, např. čtečky = oboustranná kontrola vstupu.
Fail safe – funkce EPS - reverzní režim
Obě kliky jsou funkční po odpojení napájení z ovládacího zařízení, např. čtečky = oboustranná kontrola vstupu.
Pro řešení chráněných únikových východů dle normy EN179 a EN1125 použijte zámky EL560 nebo EL566.

Certifikace
EN 1634-1 Pro požárně odolné dveře
EN 61000-6-1:2007 EMC
EN 61000-6-3:2007 EMC
EN 14846:2008 Elektrické zámky
EN 1627:2012 Bezpečnostní třída RC4
NBU SS4=3
SK NBU Stupeň „Tajné“

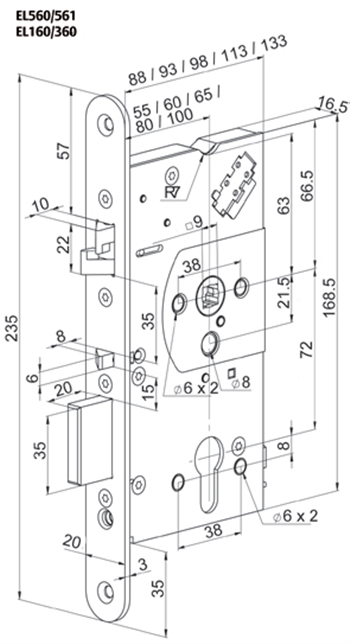

Technické údaje
Napájení: 12 – 24 V DC STAB +/- 10 %
Proudový odběr: 12V DC 240 mA v klidu, Max. 550 mA, 24V DC 130 mA v klidu, Max. 300 mA
Monitorovací kontakty: Max. 0.5 A 30V AC/DC resist, 10 W
Rozsah pracovních teplot: -25°C až +70°C
Výsuv závor: závora 20 mm, oboustranná střelka 10 mm,
Signalizace: dveře otevřené/zavřené, klíč odemyká/volný, klika stisknutá/volná, závora zatažená, závora vysunutá
Vyráběné backsety: standardně 55 mm, na objednávku 60, 65, 80 a 100 mm
Šířka čelního štítu: 20 mm (na objednávku 24 mm), nerez
Čtyřhran nedělený: 9 mm čtyřhran, s redukcí lze použít i 8 mm
Cylindrická vložka: DIN - europrofil
Dveřní vůle: 2-5,5 mm
Obsah balení: zámek, návod, upevňovací šrouby, redukce 9 na 8 mm, červíky
Rozteč zámku: 72 mm

Popis je společný pro celou produktovou řadu EL561, aktuální rozměry produktu jsou uvedeny v názvu. Náš profesionálně školený personál Vám ochotně poradí s výběrem.
