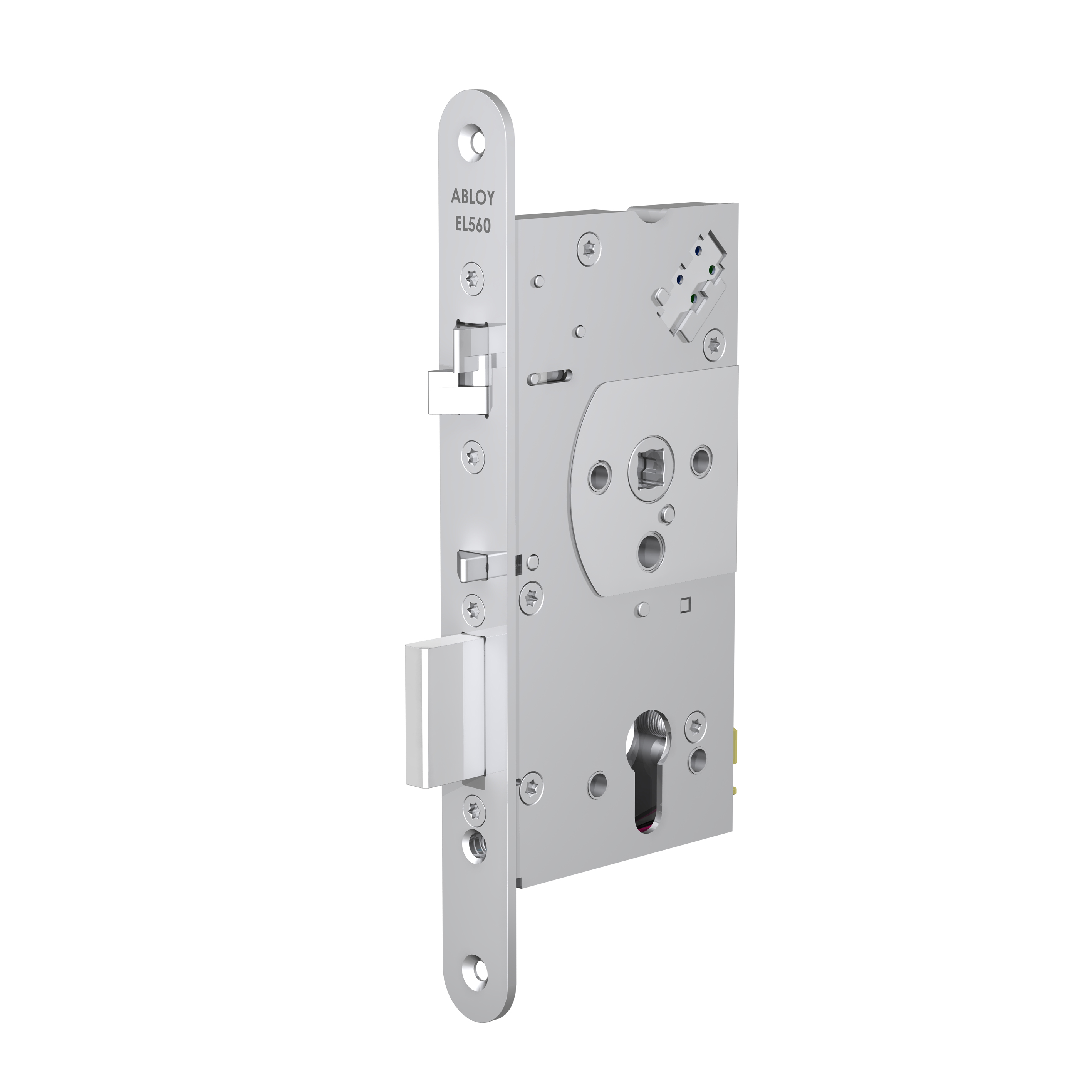

ASSAABLOY EL560/80/20, elektro-mechanický zámek

ASSA ABLOY
15 562,00 Kč
12 861,16 Kč bez DPH
  • 72 mm
  • 80 mm
  • 113 mm
  • ANO
  • 9 mm
  • 20 mm
  • 20 mm
  • 235 mm
  • 12-24 DC V DC
  • -25 až +70 C
Elektromechanický samozamykací hluboký zámek

Použití

Pro vnitřní i venkovní plné dveře.
Klika zámku může být ovládána výstupním kontaktem ze čtečky karet, klávesnice, tlačítkem, apod.
Dělený čtyřhran kliky - možnost volitelné funkce vnitřní a vnější kliky.
Určen pro vstupní, únikové, požární i průchodové dveře - volitelná funkce zámku, viz. "Možnosti nastavení zámku".
Lze použít do požárně odolných dveří - režim "fail-safe" - zámek je bez napájení oboustranně prostupný.

Výhody
Pravolevý - obousměrná střelka.
Samozamykací - při každém zavření dveří se automaticky vysune závora zámku.
Jištěné zamykání zámku - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku - zámek je zajištěn ve dvou bodech.
Jednotné napájení 12 - 24 V DC.
Nízký klidový proudový odběr - 130 mA při 12 V DC, 65 mA při 24 V DC.
Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".

Certifikace
Trezor test - Bezpečnostní třída 4

ČSN EN 1627 - Odolnost proti násilnému vniknutí
ČSN EN 179 - Pro únikové východy
ČSN EN 1125 - Pro panikové únikové východy
ČSN EN 1634-1 - Pro požárně odolné dveře

Funkce zámku

Po uzavření dveří se zámek automaticky uzamkne - vysune se závora a zablokuje se střelka.
Stisknutím aktivované nebo panikové kliky je závora zatažena do těla zámku a následně odblokována střelka.
Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.

Možnosti nastavení zámku - ovládání prostupu

"0" - fail secure
Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po přivedení napájení z ovládacího zařízení, např. čtečky.
"1" - fail safe - funkce EPS
Klika ve směru úniku je funkční trvale (antipanic), vnější klika je funkční po odpojení napájení z ovládacího zařízení, např. čtečky.
"2" - fail secure
Obě kliky jsou funkční po přivedení napájení z ovládacího zařízení, např. čtečky.
"3" - fail safe - funkce EPS
Obě kliky jsou funkční po odpojení napájení z ovládacího zařízení, např. čtečky.

Příslušné nastavení zámku je možné provést před montáží do dveří. Nastavovací prvky jsou přístupné z venkovní strany zámku s použitím imbusového klíče, který je součástí balení každého zámku.
Nastavení "1" a "3" se používá na požárních dveřích, které jsou napojeny na EPS. V případě signálu z EPS je možno dveřmi procházet; při dovření dveří jsou dveře uzamčeny.

Poznámka:

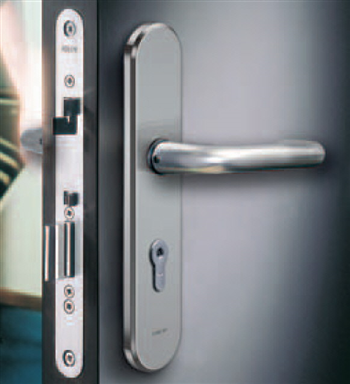

K zámku doporučujeme použít bezpečnostní kování IKON SX03 (klika-klika) nebo VASSA. V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.

Technická data

Odběr:

Nominal 0,13 A (12 V), 0,065 A (24 V)
Max. 0,40 A

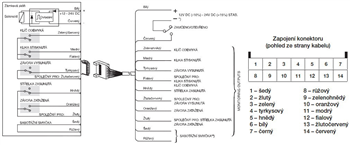

Signalizace:
a) závora zatažená
b) závora vysunutá
c) klíč odemyká/volný
d) klika stisknutá/volná
e) dveře otevřené/zavřené

Povrchová úprava:štít zámku z nerez oceli
Cylindrická vložka:DIN - europrofil
Bezpečnostní kování:Klika - klika DIN - rozteč 72 mm
Balení obsahuje:zámek, upevňovací šrouby, redukce z 9 na 8 mm a návod



Čtyřhran 9mm dělený / 120mm
