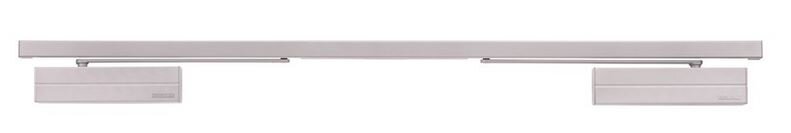

Požární konzole G464 s kordinátorem, 1 elektromagnet, nerezová

Požární konzole ASSA ABLOY G464 s koordinátorem a elektromagnetickým zajištěním

ASSA ABLOY G464 je požární konzole pro dvoukřídlé požárně odolné a kouřotěsné dveře. Obsahuje integrovaný mechanický koordinátor zavírání a jeden elektromagnet pro přidržení dveří v otevřené poloze.

Systém zajišťuje správné pořadí zavření obou dveřních křídel. Nejprve se zavře pasivní křídlo a následně aktivní křídlo. Funkce koordinátoru pracuje nezávisle na dveřních zavíračích.

Jak funguje G464

Při běžném provozu mohou být dvoukřídlé dveře přidrženy v otevřené poloze. Systém G464 používá jeden elektromagnet a mechanický koordinátor, který společně s ním zajišťuje otevřenou polohu dveřních křídel.

Po přerušení napájení elektromagnet přestane dveře přidržovat a dveřní zavírače začnou dveře zavírat. Integrovaný koordinátor přitom zajistí správnou zavírací sekvenci – nejprve pasivní a poté aktivní dveřní křídlo.

Použití na protipožárních dveřích

G464 je určena pro požárně odolné a kouřotěsné dvoukřídlé dveře. Samotná konzole nemá integrovaný kouřový detektor. V systému přidržení protipožárních dveří musí být uvolnění elektromagnetické aretace řízeno odpovídajícím externím systémem, například kouřovým detektorem nebo požární signalizací.

Při požárním signálu se přeruší napájení elektromagnetu, přidržení dveří se uvolní a zavírače dveře automaticky zavřou ve správném pořadí.

Hlavní vlastnosti

• Pro dvoukřídlé požárně odolné a kouřotěsné dveře
• Integrovaný mechanický koordinátor zavírání
• Jeden integrovaný elektromagnet pro přidržení dveří v otevřené poloze
• Správná zavírací sekvence – nejprve pasivní, následně aktivní křídlo
• Koordinátor pracuje nezávisle na dveřních zavíračích
• Plynule nastavitelná síla přidržení
• Pro pravé i levé dveře
• Montáž na straně pantů i na straně bez pantů
• Pro montáž na straně bez pantů je určeno ramínko s hákem G120
• Konzole je dodávána s ramínky
• Dveřní zavírače nejsou součástí balení

Elektromagnetické přidržení

Elektromagnet je napájen napětím 24 V DC a jeho maximální proudová spotřeba je 60 mA.

Rozsah přidržení otevřeného pasivního křídla při montáži na straně pantů je 70° až 130°. Při montáži na straně bez pantů je rozsah 70° až 120°.

Kompatibilita s dveřními zavírači

Požární konzole G464 je určena pro použití s odpovídajícími dveřními zavírači ASSA ABLOY. Výrobce ji certifikuje se zavíračem DC700 v rozsahu síly EN 3–6.

Technické parametry

• Výrobce: ASSA ABLOY
• Typ: G464
• Určení: dvoukřídlé požárně odolné a kouřotěsné dveře
• Koordinace zavírání: integrovaná mechanická
• Počet elektromagnetů: 1
• Napájení: 24 V DC
• Maximální proudová spotřeba: 60 mA
• Rozsah síly se zavíračem DC700: EN 3–6
• Maximální šířka jednoho dveřního křídla: 1 400 mm
• Maximální hmotnost jednoho dveřního křídla: 120 kg
• Vzdálenost závěsů při montáži na straně pantů: 1 350–2 800 mm
• Vzdálenost závěsů při montáži na straně bez pantů: 1 400–2 800 mm
• Maximální úhel otevření aktivního křídla na straně pantů: 150°
• Maximální úhel otevření aktivního křídla na straně bez pantů: 120°
• Rozsah aretace pasivního křídla na straně pantů: 70°–130°
• Rozsah aretace pasivního křídla na straně bez pantů: 70°–120°
• Výška konzole: 31 mm
• Hloubka konzole: 33 mm
• Hmotnost: 2,9 kg
• Délka: podle vzdálenosti závěsů
• Normy: EN 1155, EN 1158
• CE: ano
• Provedení: stříbrná, bílá, hnědá, černá, nerez
