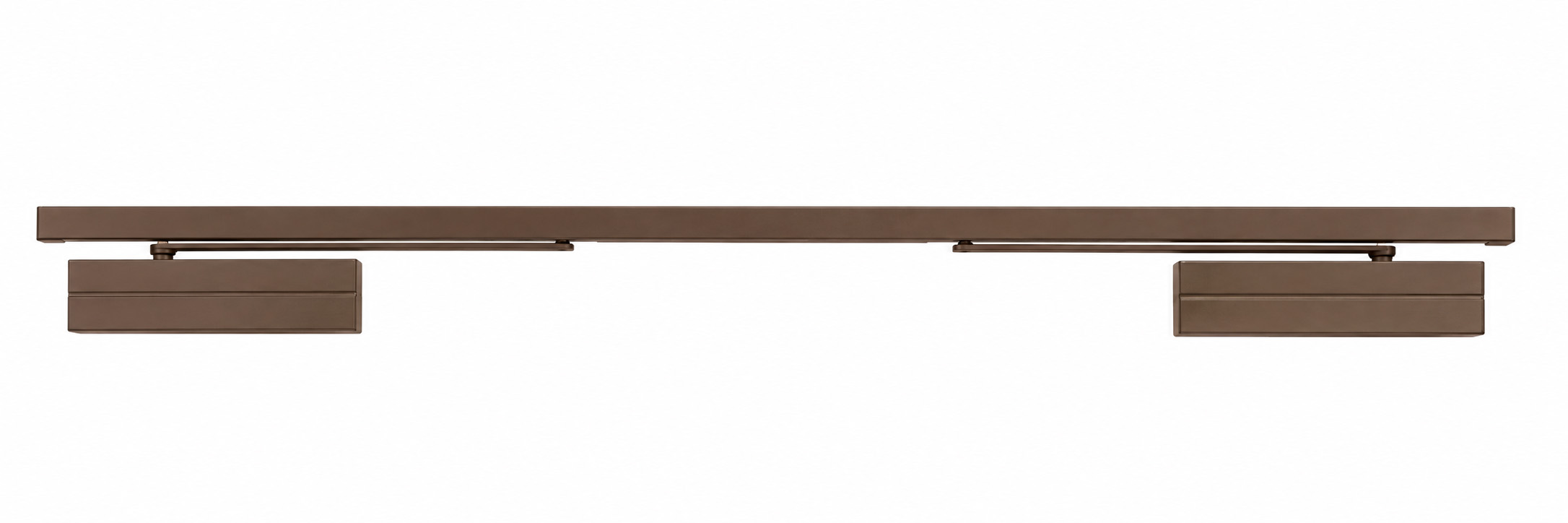

Požární konzole G464 s koordinátorem 1 elektromagnet hnědá

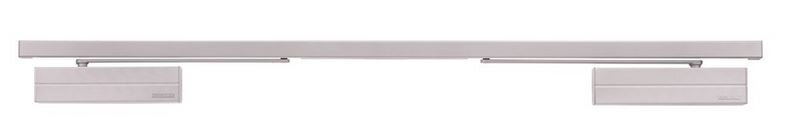

Požární konzole ASSA ABLOY G464 s koordinátorem a 1 elektromagnetem

ASSA ABLOY G464 je požární konzole pro dvoukřídlé požárně odolné a kouřotěsné dveře. Obsahuje integrovaný mechanický koordinátor zavírání a jeden elektromagnet pro přidržení dveří v otevřené poloze.

Koordinátor zajišťuje správnou sekvenci zavírání dvoukřídlých dveří – nejprve se zavře pasivní křídlo a následně aktivní křídlo. Funkce koordinace pracuje nezávisle na dveřních zavíračích.

Jak funguje G464

Elektromagnet v konzoli přidržuje v otevřené poloze pasivní dveřní křídlo. Pokud je pasivní křídlo otevřené, integrovaný koordinátor současně mechanicky udržuje v otevřené poloze také aktivní křídlo.

Po přerušení napájení elektromagnet přestane pasivní křídlo přidržovat. Dveřní zavírače následně zahájí zavírání a mechanický koordinátor zajistí správné pořadí: nejprve se zavře pasivní a následně aktivní křídlo.

Použití na požárních dveřích

G464 je určena pro dvoukřídlé požárně odolné a kouřotěsné dveře. Při běžném provozu umožňuje držet dveře otevřené. Po požárním signálu se napájení elektromagnetu přeruší, přidržení se uvolní a dveřní zavírače obě křídla automaticky zavřou ve správném pořadí.

Konkrétní zapojení musí odpovídat schválenému dveřnímu kompletu a požárně bezpečnostnímu řešení objektu.

Hlavní vlastnosti

• Určena pro dvoukřídlé požárně odolné a kouřotěsné dveře
• Integrovaný mechanický koordinátor zavírání
• 1 integrovaný elektromagnet
• Elektromagnetické přidržení pasivního dveřního křídla
• Aktivní křídlo je při otevřeném pasivním křídle přidržováno mechanismem koordinátoru
• Správná sekvence zavření – nejprve pasivní, potom aktivní křídlo
• Funkce koordinátoru nezávislá na dveřních zavíračích
• Plynule nastavitelná síla elektromagnetického přidržení
• Montáž na straně pantů i na straně bez pantů
• Pro montáž na straně bez pantů je nutné použít ramínko s hákem G120
• Konzole je dodávána s ramínky
• Dveřní zavírače nejsou součástí balení

Úhly otevření

• Maximální úhel otevření aktivního křídla na straně pantů: 150°
• Maximální úhel otevření aktivního křídla na straně bez pantů: 120°
• Rozsah aretace pasivního křídla na straně pantů: 70°–130°
• Rozsah aretace pasivního křídla na straně bez pantů: 70°–120°

Technické parametry

• Výrobce: ASSA ABLOY
• Typ: G464
• Typ produktu: požární konzole s mechanickým koordinátorem a elektromagnetickým přidržením
• Určení: dvoukřídlé požárně odolné a kouřotěsné dveře
• Počet elektromagnetů: 1
• Napájení: 24 V DC
• Maximální proudová spotřeba: 60 mA
• Maximální šířka jednoho dveřního křídla s DC700: 1 400 mm
• Maximální hmotnost jednoho dveřního křídla s DC700: 120 kg
• Vzdálenost pantů: 1 250–2 800 mm
• Výška: 31 mm
• Hloubka: 33 mm
• Délka: podle vzdálenosti pantů
• Normy konzole: EN 1155, EN 1158
• CE: ano
• Standardní provedení: hnědá RAL 8014

Kompatibilita a příslušenství

• Dveřní zavírač ASSA ABLOY DC700
• Dveřní zavírač ASSA ABLOY DC500
• Ramínko s hákem G120 pro montáž na straně bez pantů
• Montážní plech A115
• Montážní plech A116
• Montážní plech A117
• Zdroj napájení
• Detektor kouře
• Uvolňovací tlačítko
