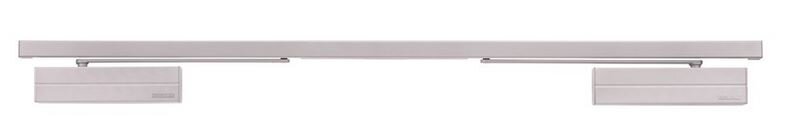

Požární konzole G462 s kordinátorem, 2 elektromagnety, nerezová

Požární konzole ASSA ABLOY G462 s koordinátorem a elektromagnetickým zajištěním

ASSA ABLOY G462 je požární konzole pro dvoukřídlé požárně odolné a kouřotěsné dveře. V jednom systému kombinuje mechanický koordinátor zavírání a dva integrované elektromagnety, které umožňují nezávislé přidržení obou dveřních křídel v otevřené poloze.

Koordinátor pracuje nezávisle na dveřních zavíračích a při uvolnění aretace zajišťuje správnou sekvenci zavření dvoukřídlých dveří.

Jak funguje G462

Při běžném provozu mohou být obě dveřní křídla elektromagneticky přidržena v otevřené poloze. Každé křídlo má vlastní elektromagnet, takže jejich zajištění je nezávislé.

Po přijetí povelu k uvolnění elektromagnety přestanou dveře přidržovat a dveřní zavírače začnou křídla zavírat. Integrovaný mechanický koordinátor následně zajistí správné pořadí: nejprve se úplně zavře pasivní křídlo a teprve potom aktivní křídlo.

Při použití na protipožárních dveřích se elektromagnetické přidržení zapojuje do odpovídajícího systému požární signalizace nebo detekce. Po požárním signálu se aretace uvolní a dveře se pomocí zavíračů automaticky zavřou ve správném pořadí.

Hlavní vlastnosti

• Pro dvoukřídlé požárně odolné a kouřotěsné dveře
• Integrovaný mechanický koordinátor zavírání
• Dva integrované elektromagnety pro přidržení dveří v otevřené poloze
• Nezávislé elektromagnetické zajištění obou dveřních křídel
• Správná sekvence zavření – nejprve pasivní, následně aktivní křídlo
• Funkce koordinace nezávislá na zavíracích mechanismech
• Plynule nastavitelná síla přidržení otevřených dveří
• Montáž na straně pantů i na straně bez pantů
• Pro montáž na straně bez pantů se používá ramínko s hákem G120
• Konzole je dodávána s ramínky
• Dveřní zavírače nejsou součástí balení

Elektromagnetická aretace

Na straně pantů lze polohu elektromagnetického přidržení nastavit v rozsahu 70° až 130°. Při montáži na straně bez pantů je rozsah aretovaného otevření až 120°.

Elektromagnety jsou napájeny napětím 24 V DC. Maximální celková proudová spotřeba činí 120 mA, tedy 60 mA na každý elektromagnet.

Kompatibilní dveřní zavírače

Konzole G462 je určena pro kombinaci s dveřními zavírači ASSA ABLOY DC700 nebo DC500.

• S DC700: síla zavírání EN 3–6, maximální hmotnost křídla až 120 kg
• S DC500: síla zavírání EN 1–4, maximální hmotnost křídla až 80 kg

Rozměrový rozsah dveří

• Maximální šířka jednoho dveřního křídla: 1 400 mm
• Vzdálenost závěsů při montáži na straně pantů: 1 350–2 800 mm
• Vzdálenost závěsů při montáži na straně bez pantů: 1 400–2 800 mm

Technické parametry

• Výrobce: ASSA ABLOY
• Typ: G462
• Typ produktu: požární konzole s koordinátorem a elektromagnetickým přidržením
• Určení: dvoukřídlé požárně odolné a kouřotěsné dveře
• Koordinace zavírání: mechanická
• Počet elektromagnetů: 2
• Napájení: 24 V DC
• Maximální proudová spotřeba: 120 mA celkem / 60 mA na elektromagnet
• Rozsah aretace na straně pantů: 70°–130°
• Rozsah aretace na straně bez pantů: do 120°
• Maximální šířka jednoho křídla: 1 400 mm
• Maximální hmotnost křídla s DC700: 120 kg
• Maximální hmotnost křídla s DC500: 80 kg
• Výška konzole: 31 mm
• Hloubka konzole: 33 mm
• Kompatibilní zavírače: ASSA ABLOY DC700 / DC500
• Normy: EN 1154, EN 1155, EN 1158
• CE: ano
• Provedení: stříbrná, bílá RAL 9016, hnědá RAL 8014, černá RAL 9005, nerez
