Požární konzole G462 s koordinátorem 2 elektromagnety bílá

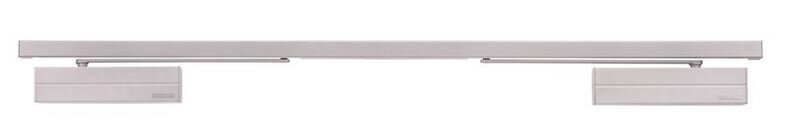

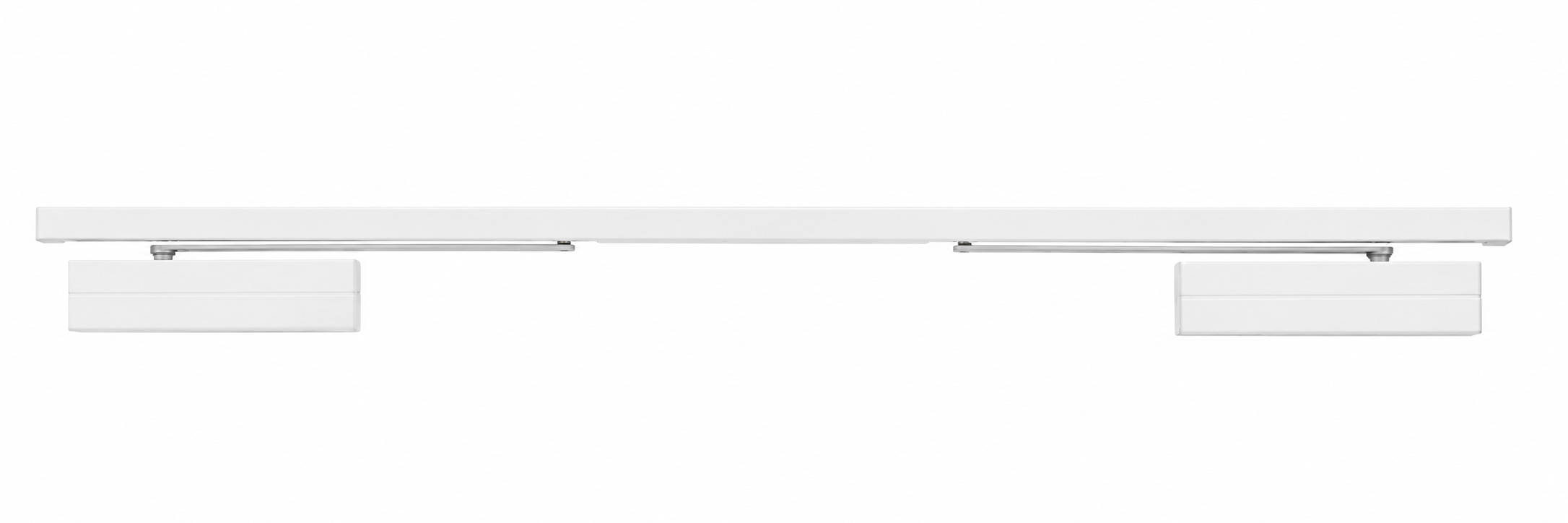

Požární konzole ASSA ABLOY G462 s koordinátorem a 2 elektromagnety

ASSA ABLOY G462 je požární konzole pro dvoukřídlé požárně odolné a kouřotěsné dveře. Obsahuje integrovaný mechanický koordinátor zavírání a dva elektromagnety, které umožňují nezávislé přidržení aktivního i pasivního dveřního křídla v otevřené poloze.

G462 je určena pro kombinaci s odpovídajícími dveřními zavírači, zejména ASSA ABLOY DC700. Samotné dveřní zavírače nejsou součástí dodávky konzole.

Jak funguje požární konzole G462

Při běžném provozu mohou být obě dveřní křídla pomocí elektromagnetů nezávisle přidržena v otevřené poloze. Každé křídlo má vlastní elektromagnetické zajištění.

Po přijetí povelu k uvolnění se elektromagnetická aretace deaktivuje a dveřní zavírače začnou dveře zavírat. Integrovaný mechanický koordinátor současně zajistí správnou sekvenci zavření: nejprve se zcela zavře pasivní křídlo a teprve potom aktivní křídlo.

Použití na požárních a kouřotěsných dveřích

G462 je určena pro systémy dvoukřídlých požárně odolných a kouřotěsných dveří. Elektromagnetické přidržení umožňuje mít dveře při běžném provozu otevřené. Po signálu z odpovídajícího požárního systému se elektromagnety uvolní a zavírače dveře automaticky zavřou ve správném pořadí.

Konkrétní zapojení a použití musí odpovídat schválenému dveřnímu kompletu, požadavkům výrobce a požárně bezpečnostnímu řešení objektu.

Hlavní vlastnosti

• Určena pro dvoukřídlé požárně odolné a kouřotěsné dveře
• Integrovaný mechanický koordinátor zavírání
• 2 integrované elektromagnety
• Nezávislé elektromagnetické přidržení obou dveřních křídel
• Správná zavírací sekvence – nejprve pasivní, potom aktivní křídlo
• Koordinace zavírání pracuje nezávisle na dveřních zavíračích
• Plynule nastavitelná síla přidržení dveří v otevřené poloze
• Montáž na straně pantů i na straně bez pantů
• Pro montáž na straně bez pantů se používá ramínko s hákem G120
• Konzole je dodávána s ramínky
• Dveřní zavírače nejsou součástí balení

Rozsah použití

• Maximální šířka jednoho dveřního křídla: 1 400 mm
• Maximální hmotnost jednoho dveřního křídla: 120 kg
• Vzdálenost závěsů při montáži na straně pantů: 1 350–2 800 mm
• Vzdálenost závěsů při montáži na straně bez pantů: 1 400–2 800 mm
• Rozsah aretovaného otevření na straně pantů: 70°–130°
• Rozsah aretovaného otevření na straně bez pantů: do 120°

Technické parametry

• Výrobce: ASSA ABLOY
• Typ: G462
• Typ produktu: požární konzole s mechanickým koordinátorem a elektromagnetickým přidržením
• Určení: dvoukřídlé požárně odolné a kouřotěsné dveře
• Počet elektromagnetů: 2
• Koordinace zavírání: mechanická
• Napájení elektromagnetů: 24 V DC
• Proudová spotřeba: 2 × 60 mA
• Rozsah síly při použití s DC700: EN 3–6
• Rozsah pracovních teplot: -15 °C až +45 °C
• Maximální šířka jednoho křídla: 1 400 mm
• Maximální hmotnost jednoho křídla: 120 kg
• Normy konzole: EN 1155, EN 1158
• Certifikace CE: ano
• Provedení: bílá RAL 9016

Kompatibilita a příslušenství

• Dveřní zavírač ASSA ABLOY DC700
• Ramínko s hákem G120 pro montáž na straně bez pantů
• Montážní plech A120
• Montážní plech A115
• Montážní plech A116
• Montážní plech A117
• Zdroj napájení
• Detektor kouře
• Uvolňovací tlačítko
