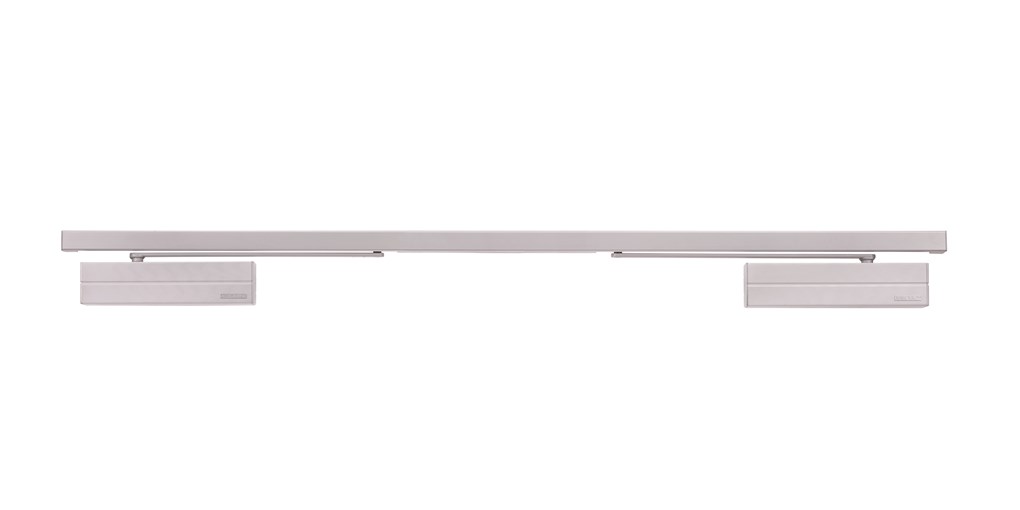

Konzole pozinkovaná G461 s koordinátorem nerezová

Konzole G461 s mechanickým koordinátorem – nerezová

ASSA ABLOY G461 je požární konzole s integrovaným mechanickým koordinátorem určená pro dvoukřídlé dveře. Koordinátor zajišťuje správné pořadí zavírání dveřních křídel a je vhodný také pro požárně odolné a kouřotěsné dveře.

Jak funguje koordinátor G461

U dvoukřídlých dveří je nutné dodržet správné pořadí zavření. Integrovaný mechanický koordinátor G461 zajistí, že se nejprve zavře pasivní křídlo a teprve potom aktivní křídlo. Tím je zajištěno správné dovření obou částí dveří.

Koordinátor pracuje nezávisle na zavíracích mechanismech. Nejedná se o elektrickou aretační lištu – G461 nemá elektrickou funkci přidržení otevřených dveří ani vlastní detekci kouře. Jeho úkolem je mechanicky zajistit správnou sekvenci zavírání.

Pro požární a kouřotěsné dveře

G461 je určena také pro dvoukřídlé požárně odolné a kouřotěsné dveře. Při zavírání koordinátor zajistí, aby se pasivní křídlo uzavřelo před aktivním křídlem.

Konkrétní použití na požárních nebo kouřotěsných dveřích musí vždy odpovídat schválenému dveřnímu kompletu, použitému zavírači a požárně bezpečnostnímu řešení objektu.

Hlavní vlastnosti

• Integrovaný mechanický koordinátor
• Určena pro dvoukřídlé dveře
• Správné pořadí zavírání – nejprve pasivní, následně aktivní křídlo
• Pro požárně odolné a kouřotěsné dveře
• Certifikována podle EN 1158
• Certifikována s dveřním zavíračem ASSA ABLOY DC700
• Vzdálenost závěsů 1 250–2 800 mm
• Pro dveřní křídlo do šířky 1 400 mm
• Pro dveřní křídlo do hmotnosti 120 kg
• Montáž na straně závěsů nebo na straně bez závěsů
• Pro montáž na straně bez závěsů je určeno ramínko s hákem G120
• Nerezové provedení

Otevírací úhly

• Maximální úhel otevření aktivního křídla na straně závěsů: 150°
• Maximální úhel otevření aktivního křídla na straně bez závěsů: 120°
• Maximální úhel otevření pasivního křídla na straně závěsů: 170°
• Maximální úhel otevření pasivního křídla na straně bez závěsů: 120°

Technické parametry

• Výrobce: ASSA ABLOY
• Typ: G461
• Provedení: požární konzole s mechanickým koordinátorem
• Určení: dvoukřídlé dveře
• Koordinace zavírání: mechanická
• Funkce elektrického přidržení otevřených dveří: ne
• Vzdálenost závěsů: 1 250–2 800 mm
• Maximální šířka jednoho dveřního křídla: 1 400 mm
• Maximální hmotnost dveřního křídla: 120 kg
• Výška: 31 mm
• Hloubka: 33 mm
• Hmotnost: 2,6 kg
• Norma: EN 1158
• Pro požárně odolné a kouřotěsné dveře: ano
• Provedení / barva: nerezová
