Kluzná lišta GEZE E ISM TS5000

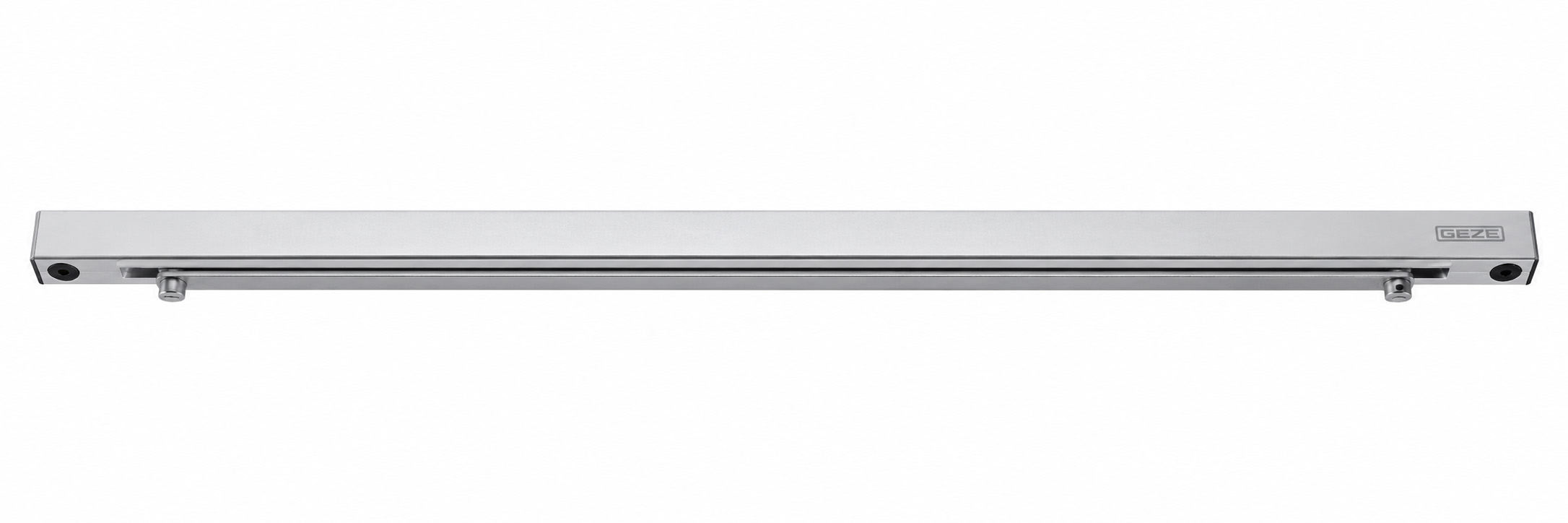

Kluzná lišta GEZE TS 5000 E-ISM

GEZE TS 5000 E-ISM je kluzná lišta pro dvoukřídlé dveře s integrovanou koordinací pořadí zavírání ISM a elektrickou aretací obou dveřních křídel. Umožňuje ponechat obě křídla při běžném provozu otevřená a současně zajišťuje jejich správné pořadí při zavírání.

Elektrická aretace je integrována přímo v kluzné liště a umožňuje nastavení otevřené polohy dveří v rozsahu 80° až 130°. Přídržnou sílu elektromechanické aretace lze plynule nastavit.

Jak funguje E-ISM

Při běžném provozu mohou být obě dveřní křídla díky elektrické aretaci přidržena v otevřené poloze. Po přijetí signálu k uvolnění přestane aretace dveře držet a dveřní zavírače je zavřou.

Integrovaný systém ISM současně zajišťuje správné pořadí zavření dvoukřídlých dveří. Aktivní křídlo zůstává v čekací poloze, dokud se úplně nezavře pasivní křídlo. Teprve poté se může zavřít aktivní křídlo.

E-ISM a protipožární dveře

Provedení E-ISM nemá vlastní integrovanou kouřovou spínací jednotku. Při použití v systému přidržení požárních nebo kouřotěsných dveří proto musí povel k uvolnění elektrické aretace přicházet z odpovídajícího externího systému, například z EPS nebo z příslušného systému požární detekce.

Po přijetí signálu se aretace obou křídel uvolní a zavírače dveře zavřou ve správném pořadí řízeném systémem ISM. Konkrétní použití na protipožárních a kouřotěsných dveřích musí vždy odpovídat schválenému dveřnímu kompletu, požadavkům výrobce a požárně bezpečnostnímu řešení objektu.

Hlavní vlastnosti

• Určena pro dvoukřídlé dveře
• Integrovaná koordinace zavírání ISM
• Elektrická aretace aktivního i pasivního křídla
• Rozsah elektrické aretace 80° až 130°
• Plynule nastavitelná přídržná síla elektromechanické aretace
• Aktivní křídlo zůstává v čekací poloze, dokud se nezavře pasivní křídlo
• Pro pravé i levé dveře
• Možné symetrické i asymetrické rozdělení dveřních křídel
• Montáž na straně závěsů
• Ochrana mechanismu pomocí flexibilního Bowdenova lanka
• Horizontální nastavení při montáži v rozsahu 4 mm pomocí podélných otvorů

Rozměry a rozsah použití

• Maximální vzdálenost závěsů: 2 800 mm
• Minimální vzdálenost závěsů: 1 300 mm
• Minimální šířka pasivního křídla: 400 mm
• Délka lišty: 2 630 mm
• Šířka: 40 mm
• Výška: 30 mm

Technické parametry

• Výrobce: GEZE
• Typ: TS 5000 E-ISM
• Provedení: kluzná lišta pro dvoukřídlé dveře
• Koordinace zavírání: integrovaná ISM
• Elektrická aretace aktivního křídla: ano
• Elektrická aretace pasivního křídla: ano
• Rozsah aretace: 80°–130°
• Napájecí napětí: 24 V DC
• Elektrický příkon: 4,8 W
• Provozní režim: 100 %
• Krytí: IP43
• Normy: EN 1155, EN 1158
• Délka: 2 630 mm
• Šířka: 40 mm
• Výška: 30 mm
• Minimální vzdálenost závěsů: 1 300 mm
• Maximální vzdálenost závěsů: 2 800 mm
• Minimální šířka pasivního křídla: 400 mm
• Možnost doplnění o omezovač otevření: ano
