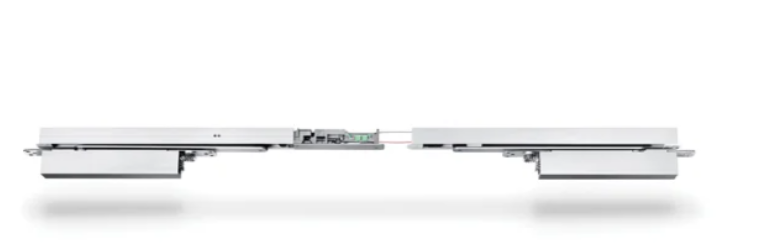

Kluzná lišta GEZE Boxer ISM stříbrná

Kluzná lišta ISM pro zavírače GEZE Boxer

Kluzná lišta GEZE ISM je určena pro dvoukřídlé dveře osazené skrytými zavírači GEZE Boxer 2–4 nebo GEZE Boxer 3–6. Lišta se zabudovává do dveřní zárubně a obsahuje integrovaný systém koordinace zavírání ISM.

Systém ISM zajišťuje správné pořadí zavření obou dveřních křídel. Nejprve se zavře pasivní křídlo a následně aktivní křídlo. Tím je zajištěno správné dovření dvoukřídlých dveří.

Hlavní vlastnosti

• Určena pro dvoukřídlé dveře
• Integrovaná koordinace zavírání ISM
• Nejprve zavírá pasivní, následně aktivní dveřní křídlo
• Pro skryté zavírače GEZE Boxer 2–4 a GEZE Boxer 3–6
• Montáž přímo do dveřní zárubně
• Pro aktivní křídlo DIN vlevo i DIN vpravo bez nutnosti přestavění
• Maximální vzdálenost závěsů dveřních křídel: 2 800 mm
• Provedení podle EN 1158

Jak funguje koordinace zavírání ISM

U dvoukřídlých dveří je důležité, aby se jednotlivá křídla nezavřela v nesprávném pořadí. Integrovaný systém ISM koordinuje jejich pohyb tak, že nejprve umožní úplné zavření pasivního křídla a teprve následně uvolní aktivní křídlo.

Koordinace zavírání je zabudována přímo v kluzné liště, takže společně se zavírači GEZE Boxer vytváří systém určený pro řízené zavírání dvoukřídlých dveří.

Mechanická aretace

Obě dveřní křídla lze dodatečně vybavit mechanickou aretační jednotkou, která umožňuje přidržení dveří v otevřené poloze.

Mechanická aretace však není dovolena u protikouřových a protipožárních dveří. U těchto dveří musí konkrétní provedení systému odpovídat požadavkům dveřního kompletu a požárně bezpečnostnímu řešení objektu.

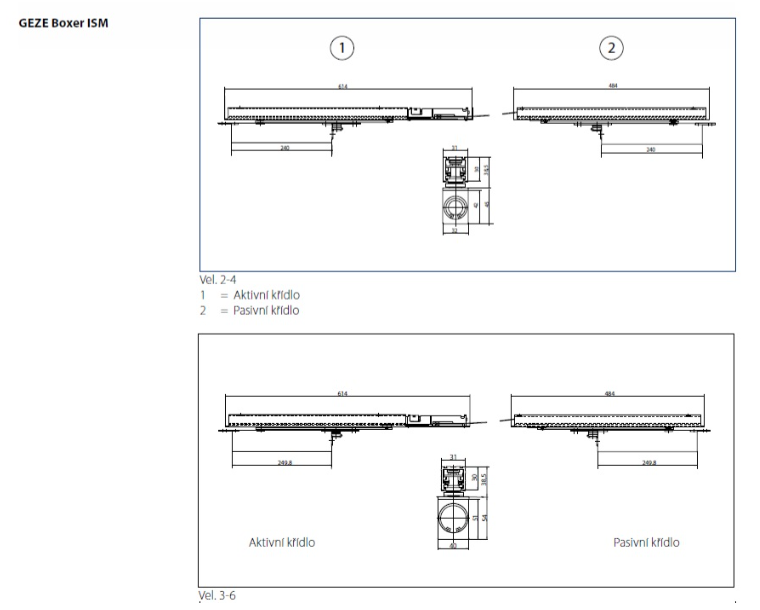

Pro GEZE Boxer 2–4

• Maximální hmotnost dveřního křídla: cca 130 kg
• Šířka: min. 1 300 mm – max. 2 200 mm
• Minimální šířka pevného křídla: 540 mm
• Minimální tloušťka dveřního křídla: 40 mm

Pro GEZE Boxer 3–6

• Maximální hmotnost dveřního křídla: cca 180 kg
• Šířka: min. 1 300 mm – max. 2 800 mm
• Minimální šířka pevného křídla: 540 mm
• Minimální tloušťka dveřního křídla: 50 mm

Technické parametry

• Typ produktu: kluzná lišta s koordinací zavírání
• Systém: GEZE ISM
• Určení: dvoukřídlé dveře
• Kompatibilní zavírače: GEZE Boxer 2–4 / GEZE Boxer 3–6
• Montáž: do dveřní zárubně
• Aktivní křídlo: DIN vlevo nebo DIN vpravo bez přestavění
• Maximální vzdálenost závěsů dveřních křídel: 2 800 mm
• Norma: EN 1158
• Možnost dodatečné mechanické aretace: ano
• Mechanická aretace na protikouřových a protipožárních dveřích: není dovolena
