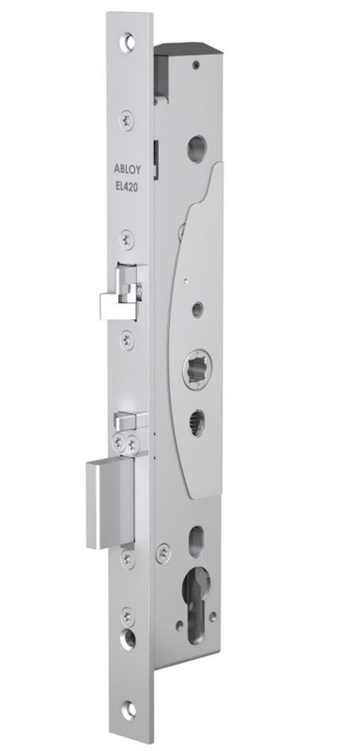

ABLOY EL420 / 40 / 24mm - elektromotorický zámek

ASSA ABLOY
47 927,00 Kč
39 609,09 Kč bez DPH

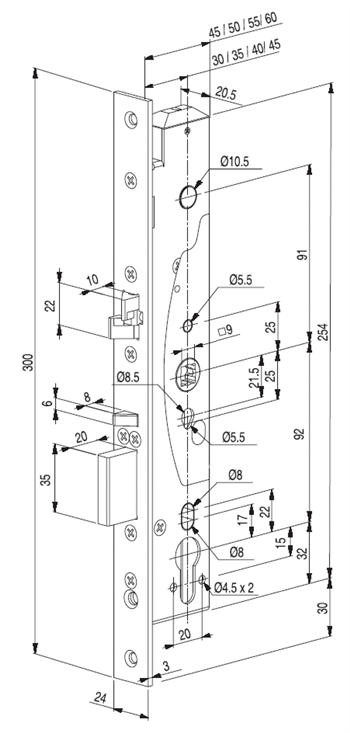

  • 92 mm
  • 40 mm
  • 55 mm
  • ANO
  • 9 mm
  • 24 mm
  • 20 mm
  • 300 mm
  • 12-24 DC,12-18 AC V DC
  • -20 až +60 C
Použití
  • Pro vnitřní i venkovní rámové dveře s úzkým profilem rámu.
  • Vhodný pro dveře s velkým počtem průchodů 200 a více za den.
  • Zámek může být ovládán výstupním kontaktem ze čtečky karet, klávesnice, pohybového čidla, tlačítkem, apod.
  • Zámek ABLOY EL420 lze použít ve spojení s různými typy pohonů dveří, viz. kapitola "Pohony dveří".
  • Určen jak pro průchozí dveře se čtečkou na obou stranách, tak i pro vstupní dveře, které jsou ovládány elektricky jen z venkovní strany - z vnitřní strany antipanic funkce vždy umožňuje otevřít dveře stisknutím kliky = nouzový východ.
  • Lze použít do požárně odolných dveří.


Výhody

  • Pravolevý - obousměrná střelka.
  • Samozamykací - při každém zavření dveří se automaticky vysune závora zámku.
  • Jištěné zamykání zámku - v zamčeném stavu je vysunuta závora a zároveň je blokována střelka zámku - zámek je zajištěn ve dvou bodech.
  • Jednotné napájení 12 - 24 V DC, 12 - 18 V AC.
  • Rychlé odemčení zámku 0,7s.
  • Možnost monitorování činnosti zámku - viz. "Signalizace" v části "Technická data".
Certifikace

Trezor test - Bezpečnostní třída 3
NBÚ - Ověření způsobilosti technického prostředku typu: 2 Bodové hodnocení technického prostředku podle přílohy č.1 vyhlášky č. 528/2005Sb., o fyzické bezpečnosti a certifikaci technických prostředků: SS4=2

  • ČSN EN 1627 - Odolnost proti násilnému vniknutí
  • ČSN EN 179 - Pro únikové východy
  • ČSN EN 1125 - Pro panikové únikové východy
  • ČSN EN 1634-1 - Pro požárně odolné dveře
  • STN EN 12209:2004 - Stavebné kovanie. Zámky a uzávery. Mechanicky ovládané zámky, uzávery a protiplechy
  • STN P ENV 1627:2001 - Odolnosť proti násilnému vniknutiu

Funkce zámku

  • Po příchodu aktivačního signálu je motoricky zatažena závora dovnitř zámku a následně odblokována střelka. Zámek je odemčen a dveře je možné otevřít pouhým zatlačením.
  • Po uzavření dveří je zajišťovací střelka společně s hlavní střelkou zatlačena o protiplech do těla zámku a po vyskočení hlavní střelky do zárubně dojde k automatickému vysunutí závory a následnému zablokování střelky. Zámek je uzamčen ve dvou bodech a je elektromotoricky chráněn proti vysunutí závory mimo zárubeň.

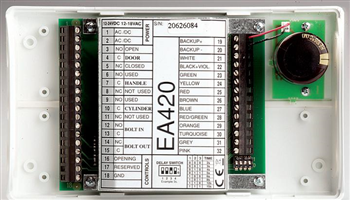

  • Zámek je propojen s externí ústřednou EA420, která je součástí dodávky.
  • V případě výpadku napájení zůstává zámek v uzamčeném stavu.
  • Zámek je vždy možné odemknout cylindrickou vložkou z obou stran dveří nebo stiskem kliky z vnitřní strany dveří, tzv. antipanic funkce.
Poznámka:

Zámek je vybaven konektorem pro připojení k externí ústředně pomocí kabelu EA218 (EA219). Kabel musí být veden od zámku rámem dveří přes zadlabací průchodku (EA280, 10314-10-00) nebo povrchovou průchodku (8812, TSB - C) do zárubně dveří a následně pak do externí ústředny EA420. V souvislosti s normou ČSN EN 1125 doporučujeme použít příčné panikové kování effeff 8000, které je zvláště vhodné pro rámové dveře.


Technická data
Odběr:

Nominal 0,125 A (12 V),
0,063 A (24 V)
Max. 1,0 A (12 V),
0,5 A (24 V)

Nastavitelná doba otevření:
2 - 15 sekund

Signalizace:
a) závora zatažená
b) závora vysunutá
c) klíč odemyká/volný
d) klika stisknutá/volná
e) dveře otevřené/zavřené

Povrchová úprava:štít zámku z nerez oceli
Cylindrická vložka:DIN - europrofil
Bezpečnostní kování:Klika - madlo DIN - rozteč 92 mm
Balení obsahuje:zámek, externí ústřednu a návod, upevňovací šrouby, imbusové klíče



Kabel EA218
ASSA ABLOY EL000273
kabel délky 6 metrů
1122 Kč
Kabel EA219
ASSA ABLOY EL000271
kabel délky 10 metrů
1427 Kč
Kabelová průchodka EA280/23
947 Kč
PROTIPLECH EA321 levý
ASSA ABLOY EL000502
653 Kč
PROTIPLECH EA321 pravý
ASSA ABLOY EL000829
653 Kč
PROTIPLECH EA322
ASSA ABLOY EL000503
621 Kč
PROTIPLECH EA323 levý
ASSA ABLOY EL000816
653 Kč
PROTIPLECH EA323 pravý
ASSA ABLOY EL000817
653 Kč
PROTIPLECH EA324
ASSA ABLOY EL000825
621 Kč
PROTIPLECH EA325
ASSA ABLOY EL001427
643 Kč
PROTIPLECH EA330
ASSA ABLOY EL001428
692 Kč
